手拉葫蘆在鋼結構吊裝中的方案確定及實施
編輯：凌鷹起重機械
瀏覽：1848
添加時間：2023-06-10 10:17:33
?
經過從技術可行性、經濟成本和施工工期的多方面分析，決定采用方案 4，即2個30t手拉葫蘆用于斜柱在空中進行位形調整，即先在樓面設置胎架，斜柱在樓面進行平拼，其中2根吊索采用定繩長，2個30t葫蘆作另外2根可調吊索的一部分；斜柱在拼裝位形脫離地面以后，在距離地面約1m高度，通過調整手拉葫蘆倒鏈的長度，使斜柱完成位形調整；然后采用塔吊吊裝就位，粗就位以后，再通過二次調整倒鏈長度，使結構精確就位。
（1）確定構件重心及拼裝階段吊索長度：借助設計軟件TEKLA導出拼裝完成狀態的斜柱重心，四根吊索（分別編號1～4號）匯聚點保證在重心線上。目前現場有16m,SWL=20t的吊帶，故設定1號和2號繩長為16m，然后從軟件可量出3號和4號的繩長為17.2m, 所以2個手拉葫蘆在拼裝階段的起始工作長度為17.2 m-16m=1.72m。

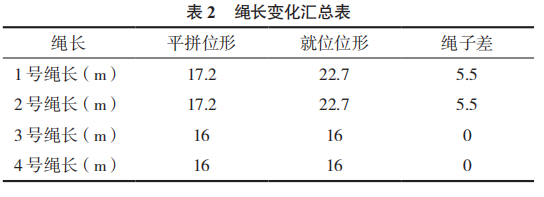

（2）就位狀態繩長計算：使用設計軟件TEKLA，對就位位形狀態進行模擬，通過重心不變原理，做重心垂線，使所有繩子交于一點，測量出每個繩子的長度。如表2所示，整個位形轉換過程中，1號和2號繩長是不變的，3號和4號可調繩長需要伸長5.5m，所以5.5m就是手拉葫蘆需要調節的長度。
（3）地面脫離胎架：在綁鉤結束后，起重工讓吊鉤對準構件的重心點，然后調整手拉葫蘆使所有繩長滿足起扳繩長，斜柱緩慢脫離胎架。斜柱的胎架使用型鋼 H250 mm×250 mm×12×24mm 作為主材，20mm 厚鋼板作為調節刀板。

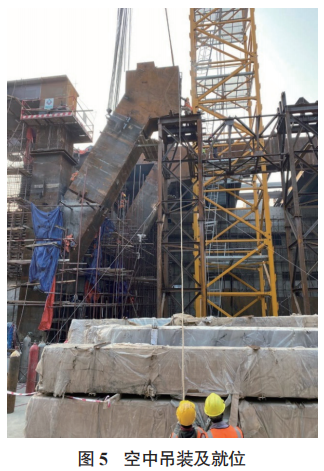

（4）起扳和就位：起板過程需要具有上崗證書的起重工通過對講機進行良好的溝通，注意查看吊鉤的重心和節點的重心是否在一條線上，避免起吊過程中出現大的晃動。起重工調整手拉葫蘆（伸長手拉葫蘆），使斜柱底段逐漸下落，調整至就位位形的繩長時，采用全站儀測量斜柱頂部，保證水平誤差在±10mm 以內；然后緩慢吊裝就位，就位以后微調手拉葫蘆，保證對接縫順利連接，頂部處于水平狀態，誤差在±3mm 以內，然后停止調整，對斜柱進行焊接加固。現場實施如圖5所示。
?
?
?
?
